如何選擇適合0-10V信號線的導線？
選擇 0-10V 信號線的導線需圍繞 **“減少信號衰減”“抵御電磁干擾”“適配工業環境”** 三大核心目標，結合信號傳輸距離、負載特性、現場干擾強度等因素綜合判斷。以下是分維度的詳細選型指南，覆蓋關鍵參數、線纜類型及場景化建議：
0-10V 作為電壓型模擬信號，導線的截面積、材質、阻抗匹配直接影響信號分壓衰減，是選型的首要考量。
截面積決定導線直流電阻（R 線），電阻越小，分壓衰減越弱。需結合傳輸距離選擇：
材質決定電阻率（影響 R 線）和信號穩定性：
0-10V 模擬信號抗干擾能力弱，30 米以上導線易受工業環境中的電磁輻射（如電機、變頻器、強電電纜）干擾，屏蔽層是必選項，需根據干擾強度選擇屏蔽結構：
| 線纜類型 | 結構特點 | 抗干擾能力 | 適用場景 |
|---|
| RVV（無屏蔽） | 聚氯乙烯絕緣 + 護套，無屏蔽層 | 極差 | 僅適合無干擾的實驗室環境（如短距離測試），工業現場嚴禁使用 |
| RVVP（銅絲編織屏蔽） | 絕緣線芯外 + 銅絲編織層（覆蓋率 80%~90%）+ 護套 | 較強 | 主流工業選擇，可抵御中低強度干擾（如普通車間、非變頻器密集區域），屏蔽層需單端接地（建議在信號接收端接地，避免地環流） |
| KVVP（多股絞合屏蔽 + 鎧裝） | 編織屏蔽外增加鋼帶 / 鋼絲鎧裝，兼具抗干擾 + 機械防護 | 極強 | 適合高強度干擾（如變頻器柜附近、大功率電機旁）或惡劣環境（如潮濕、粉塵、有機械碰撞的場景），成本較高，需根據現場干擾強度判斷是否需要 |

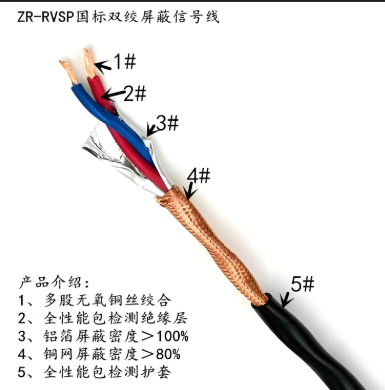

| 雙絞屏蔽線（如 STP） | 兩根線芯絞合 + 屏蔽層，利用 “雙絞線抵消差模干擾” | 極強 | 額外增強抗干擾能力（尤其針對高頻干擾），適合對精度要求極高的場景（如計量設備、溫控系統），建議與屏蔽層配合使用，抗干擾效果最優 |
除核心參數外，線纜的絕緣材質、耐溫等級、防護等級需匹配現場環境，避免線纜老化或損壞：
絕緣 / 護套材質：
PVC（聚氯乙烯）：耐溫 - 15℃~70℃，耐油、耐水性能一般，適合普通干燥車間（如常溫環境、無油污區域），成本低；
XLPE（交聯聚乙烯）：耐溫 - 40℃~105℃，耐油、耐老化性能優于 PVC，適合高溫環境（如靠近加熱設備、戶外暴曬）或長期使用（壽命是 PVC 的 2~3 倍）；
PUR（聚氨酯）：耐溫 - 40℃~80℃，耐油、耐磨損、抗撕裂，適合油污重、有機械摩擦的場景（如機床、生產線附近）。
耐溫等級：
普通車間：選擇耐溫 - 15℃~70℃（PVC 材質）即可；
高溫環境（如鍋爐旁、烘烤設備）：需選耐溫≥105℃的 XLPE 材質；
低溫環境（如戶外、冷庫）：需選耐溫≤-30℃的耐寒 PVC 或 PUR 材質。
防護等級（IP）：
室內干燥環境：無需額外防護（普通護套即可）；
潮濕 / 粉塵環境（如食品車間、水處理現場）：選擇 IP65 及以上的防水線纜（如帶防水接頭的屏蔽線）；
戶外環境：需選帶紫外線防護（UV-resistant）的護套，避免陽光暴曬導致老化。
如何選擇適合0-10V信號線的導線？
普通工業場景（如 PLC 控制變頻器，30 米，車間有少量電機）：
高精度場景（如溫控系統，30 米，靠近變頻器柜）：
惡劣環境（如戶外水處理設備，30 米，潮濕 + 陽光暴曬）：
只看截面積，忽略屏蔽層：認為 “0.5mm2 夠了” 就選無屏蔽 RVV 線，結果受干擾導致信號波動，需返工換屏蔽線；
用銅包鋁線節省成本：短期內能傳輸信號，但 3~6 個月后氧化斷裂，導致設備停機，維護成本更高；
屏蔽層兩端接地：誤以為 “兩端接地抗干擾更好”，實際形成地環流，引入更強干擾，需改為單端接地。
綜上，0-10V 信號線選型的核心邏輯是：“先定截面積（按距離）→ 再定屏蔽類型（按干擾）→ 最后定材質 / 防護（按環境）”，優先選擇 “純銅 + 屏蔽 + 適配環境材質” 的線纜，可確保 30 米及以上距離的信號穩定。www.m.029fldmy.com
